| 類型 |
硬密封流量調節閥 |
軟密封流量調節閥 |
|
型號 |
V130 D05 |
V131 D05 |
|
規格 |
DN15~250 |
|
□技術參數和性能指標
●控制閥主要技術參數
| 公稱通徑 mm |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
|
|
額定流量系數 Kvs |
3.2 |
5 |
8 |
12.5 |
20 |
32 |
50 |
80 |
125 |
160 |
320 |
450 |
630 |
|
|
公 稱 壓 力 MPa |
1.6 ; 4.0 |
|||||||||||||
|
有效壓力下的最大流量(m3/h) |
0.02MPa |
1.5 |
2.5 |
3.5 |
5.5 |
9.0 |
14 |
22 |
36 |
55 |
70 |
125 |
180 |
250 |
|
0.05MPa |
2.5 |
3.5 |
5.5 |
9.0 |
12 |
22 |
36 |
55 |
85 |
110 |
180 |
-- |
-- |
|
|
最高工作溫度?C |
≤ 140 |
|||||||||||||
|
硬密封配隔離罐≤ 200 |
配隔離罐及加長件≤200 |
|||||||||||||
|
壓力平衡元件 |
波紋管 |
滾動膜片 |
||||||||||||
|
法蘭標準 |
DIN(特殊時可按用戶要求提供） |
|||||||||||||
|
閥體材質 |
鑄鐵；鑄鋼；鑄不銹鋼 |
|||||||||||||
|
閥 芯 材 料 |
不銹鋼，軟密封為不銹鋼鑲嵌橡膠圈 |
|||||||||||||
|
最大工作壓力 |
公稱壓力（注意△Pmax及工作壓力與工作溫度的關系） |
|||||||||||||
●執行器主要技術參數
| 有效面積cm2 |
250 |
630 |
|
有效壓力MPa |
0.02;0.05 |
|
|
允許上、下膜室之間最大壓差 △P(MPa) |
0.4 |
0.15 |
|
材 質 |
膜片:EPDM或FKM夾纖維,膜蓋：鋼板鍍鋅 |
|
|
控制管線、接頭 |
銅管或鋼管10×1；卡套式接頭R1/4″ |
|
注：有效壓力：指節流板前后的壓差，表中有效壓力下的最大流量只適用于水，其它介質需通過公式換算。
●性能指標
| 控 制 精 度 |
±5% |
|||
|
允許泄漏量（在規定試驗條件下) |
硬密封 |
4×10-4×閥額定容量 l/h |
||
|
軟密封 |
DN15~50 |
DN65~125 |
DN150~250 |
|
|
10氣泡/min |
20氣泡/min |
40氣泡/min |
||
●允許壓差 MPa
| 公稱通徑 mm |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
|
PN16最大允許壓差ΔP |
1.6 |
1.6 |
1.6 |
1.6 |
1.6 |
1.6 |
1.6 |
1.6 |
1.5 |
1.5 |
1.2 |
1.0 |
1.0 |
|
PN40最大允許壓差ΔP |
2.0 |
2.0 |
2.0 |
2.0 |
2.0 |
2.0 |
2.0 |
2.0 |
1.5 |
1.5 |
1.2 |
1.0 |
1.0 |

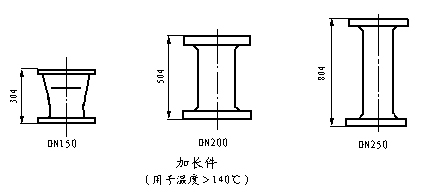

□附件型號、種類及外形尺寸

|
|
|
□外形尺寸
●V130/V131控制閥尺寸及重量 mm
| 公稱通徑 mm |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
|
L mm |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
730 |
|
B mm |
212 |
212 |
238 |
238 |
240 |
240 |
275 |
275 |
380 |
380 |
295 |
325 |
372 |
|
大約重量Kg |
7 |
9 |
10 |
13 |
17 |
22 |
33 |
41 |
60 |
79 |
85 |
145 |
228 |
|
|
●執行器尺寸及重量
| 有效面積cm2 |
250 |
630 |
|
D mm |
263 |
380 |
|
H mm |
150 |
520 |
|
大約重量Kg |
9 |
20 |
注 A=250cm2，配用DN15~125。
A=630cm2，配用DN150~250。
流量閥的總高及總重分別為控制閥與執行器高度、重量之和。

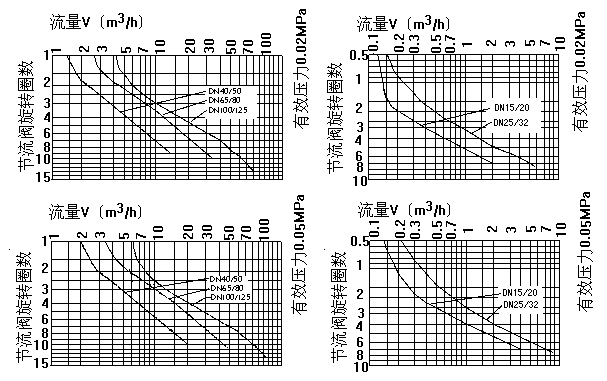

□校準圖
為使用戶更準確、快速調定閥的流量，提供以下校準圖供用戶參考。
|
□訂貨須知
訂貨時應詳細說明以下條件：
●產品型號； ●有效壓力和有效面積；
●公稱壓力； ●閥體材料；
●公稱通徑； ●介質種類及工作溫度
●法蘭標準； ●是否有其它特殊要求。
