□結構特點和應用范圍
ZDJW型電動調節蝶閥由S系列DKJ角行程電動執行器和蝶閥調節機構組成。適用于懸浮顆粒的流體及濃濁漿狀流體介質的調節和控制。
□型號、規格
|
類別 |
常溫型 |
中溫型 |
|
型號 |
|
|
|
規格 |
DN50～2000 |
|
□技術參數和性能指標
●電動蝶閥調節機構主要技術參數
|
公稱通徑 mm |
50～1000 |
1200 |
1400～2000 |
|
公稱壓力 MPa |
0.6 |
0.1 |
|
|
介質溫度 oC |
常溫-20～200(鑄鐵)，-40～250(鑄鋼)，中溫-40～450(鑄不銹鋼) |
||
|
流量特性 |
近似等百分比 |
||
|
接管法蘭 |
按JB78-59中對夾式法蘭連接 |
||
|
動作時間 S |
25 |
||
|
閥體材質 |
HT200, 35, ZG230-450, 1Cr18Ni9, ZG0Cr18Ni12Mo2Ti, ZG1Cr18Ni9Ti |
||
●DKJ電動執行機構主要技術參數
|
型 號 |
DKJ-110 |
DKJ-210 |
DKJ-310 |
DKJ-410 |
DKJ-510 |
DKJ-610 |
|
輸入信號 |
0～10mAd.c. , 4-20mAd.c. |
|||||
|
輸入電阻 Ω |
200 |
|||||
|
輸出軸轉角 o |
0～90 |
|||||
|
輸出力矩 N·m |
40 |
100 |
250 |
600 |
1600 |
4000 |
|
電 源 |
220+10%(-15%)Va.c. 50Hz±1% |
|||||
●性能指標
|
項 目 |
指 標 值 |
||
|
基 本 誤 差 % |
±5.0 |
||
|
回 差 % |
3.0 |
||
|
死 區 % |
5.0 |
||
|
始終偏點偏差% |
電開 |
始點 |
±4.0 |
|
終點 |
±8.0 |
||
|
電關 |
始點 |
±8.0 |
|
|
終點 |
±4.0 |
||
|
額定行程偏差% |
4.0 |
||
|
允許泄漏量1/h |
平行閥板:2× |
||
●額定流量系數Kv
|
轉 角 |
10o |
20o |
30o |
40o |
50o |
60o |
70o |
|
|
公 |
50 |
1.9 |
7.5 |
17 |
30 |
46 |
64 |
85 |
|
80 |
6.7 |
15 |
30 |
55 |
92 |
140 |
220 |
|
|
100 |
10 |
23 |
46 |
85 |
140 |
220 |
340 |
|
|
125 |
16 |
35 |
70 |
130 |
220 |
340 |
530 |
|
|
150 |
20 |
50 |
100 |
190 |
320 |
490 |
770 |
|
|
200 |
40 |
90 |
180 |
340 |
570 |
870 |
1360 |
|
|
250 |
60 |
140 |
290 |
530 |
900 |
1380 |
2130 |
|
|
300 |
90 |
200 |
410 |
760 |
1280 |
1960 |
3060 |
|
|
350 |
130 |
280 |
550 |
1040 |
1150 |
2660 |
4160 |
|
|
400 |
160 |
370 |
730 |
1340 |
2300 |
4400 |
5450 |
|
|
450 |
200 |
470 |
930 |
1700 |
2900 |
3480 |
6900 |
|
|
500 |
250 |
570 |
1140 |
2120 |
3560 |
5430 |
8500 |
|
|
600 |
360 |
820 |
1630 |
3050 |
5140 |
7840 |
12200 |
|
|
700 |
500 |
1120 |
2200 |
4160 |
7000 |
10600 |
16600 |
|
|
800 |
650 |
1450 |
2900 |
5400 |
9100 |
13800 |
21700 |
|
|
1000 |
1000 |
2270 |
4600 |
8500 |
14300 |
21800 |
34000 |
|
|
1200 |
1440 |
3270 |
6620 |
12440 |
20590 |
31390 |
48960 |
|
|
1400 |
1960 |
4450 |
9016 |
16660 |
28030 |
42730 |
66640 |
|
|
1600 |
2560 |
5810 |
11776 |
21760 |
36600 |
55800 |
87040 |
|
|
1800 |
3240 |
7350 |
14900 |
27540 |
46330 |
70630 |
110160 |
|
|
1900 |
3600 |
8172 |
16560 |
30600 |
51480 |
78480 |
123000 |
|
|
2000 |
4000 |
9080 |
18400 |
34000 |
57200 |
87200 |
136000 |
|
●允許壓差MPa
|
公稱通徑 mm |
配用執行機構 |
|||||||||||
|
DKJ-110 |
DKJ-210 |
DKJ-310 |
DKJ-410 |
DKJ-510 |
DKJ-610 |
|||||||
|
0o |
70o |
0o |
70o |
0o |
70o |
0o |
70o |
0o |
70o |
0o |
70o |
|
|
50 |
0.6 |
0.6 |
|
|
|
|
|
|
|
|
|
|
|
80 |
0.6 |
0.488 |
|
|
|
|
|
|
|
|
|
|
|
100 |
0.6 |
0.252 |
|
|
|
|
|
|
|
|
|
|
|
125 |
0.6 |
0.128 |
0.6 |
0.325 |
|
|
|
|
|
|
|
|
|
150 |
0.6 |
0.075 |
0.6 |
0.189 |
|
|
|
|
|
|
|
|
|
200 |
0.6 |
0.031 |
0.6 |
0.079 |
|
|
|
|
|
|
|
|
|
250 |
|
|
|
|
0.6 |
0.103 |
|
|
|
|
|
|
|
300 |
|
|
|
|
0.6 |
0.059 |
|
|
|
|
|
|
|
350 |
|
|
|
|
0.6 |
0.037 |
|
|
|
|
|
|
|
400 |
|
|
|
|
|
|
0.6 |
0.060 |
|
|
|
|
|
450 |
|
|
|
|
|
|
0.6 |
0.042 |
|
|
|
|
|
500 |
|
|
|
|
|
|
0.6 |
0.031 |
|
|
|
|
|
600 |
|
|
|
|
|
|
0.6 |
0.0178 |
|
|
|
|
|
700 |
|
|
|
|
|
|
0.6 |
0.0098 |
|
|
|
|
|
800 |
|
|
|
|
|
|
|
|
0.6 |
0.020 |
|
|
|
1000 |
|
|
|
|
|
|
|
|
0.6 |
0.0103 |
|
|
|
1200 |
|
|
|
|
|
|
|
|
|
|
0.504 |
0.016 |
|
1400 |
|
|
|
|
|
|
|
|
|
0.1 |
0.0106 |
|
|
1600 |
|
|
|
|
|
|
|
|
|
|
0.1 |
0.0076 |
|
1800 |
|
|
|
|
|
|
|
|
|
|
0.1 |
0.005 |
|
1900 |
|
|
|
|
|
|
|
|
|
|
0.1 |
0.0042 |
|
2000 |
|
|
|
|
|
|
|
|
|
|
0.1 |
0.0036 |

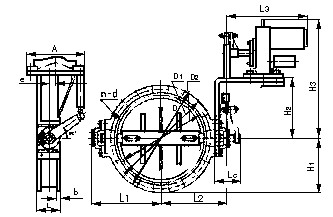

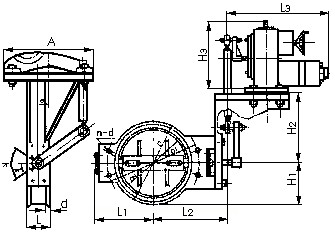

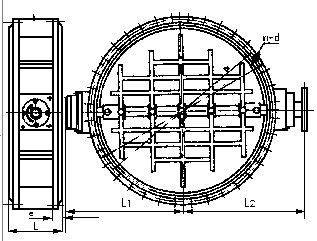

□外形尺寸
電動調節蝶閥外形尺寸表mm
|
公稱通徑 |
D |
D1 |
A |
e |
b |
L |
L1 |
L2 |
L3 |
H1 |
H2 |
H3 |
n-d |
配執行機構 |
|
50 |
|
110 |
|
|
|
60 |
92 |
139 |
357 |
55 |
299 |
270 |
4-14 |
DKJ-210 |
|
80 |
125 |
150 |
245 |
30 |
|
62.5 |
4-18 |
|||||||
|
100 |
145 |
175 |
12 |
102 |
149 |
72.5 |
||||||||
|
125 |
175 |
200 |
117 |
168 |
87.5 |
8-18 |
||||||||
|
150 |
200 |
225 |
130 |
181 |
100 |
|||||||||
|
200 |
255 |
280 |
70 |
172 |
221 |
127.5 |
||||||||
|
250 |
310 |
335 |
300 |
36 |
14 |
197 |
258 |
507 |
155 |
340 |
298 |
12-18 |
DKJ-310 |
|
|
300 |
362 |
395 |
80 |
227 |
283 |
181 |
12-23 |
|||||||
|
350 |
412 |
445 |
252 |
290 |
206 |
|||||||||
|
400 |
462 |
495 |
365 |
45 |
16 |
100 |
296 |
348 |
529 |
231 |
400 |
381 |
16-23 |
DKJ-410 |
|
450 |
518 |
550 |
321 |
371 |
259 |
|||||||||
|
500 |
558 |
600 |
346 |
396 |
284 |
|||||||||
|
600 |
755 |
706 |
30 |
150 |
480 |
418 |
530 |
377.5 |
863 |
482 |
20-25 |
|||
|
700 |
860 |
810 |
32 |
530 |
531 |
430 |
24-25 |
|||||||
|
800 |
975 |
920 |
420 |
51 |
34 |
200 |
595 |
586 |
681 |
487.5 |
917 |
480 |
24-30 |
DKJ-510 |
|
1000 |
1175 |
1120 |
36 |
735 |
721 |
587.5 |
28-30 |
|||||||
|
1200 |
1400 |
1340 |
60 |
45 |
250 |
906 |
980 |
32-34 |
DKJ-610 |
|||||
|
1400 |
1575 |
1520 |
25 |
300 |
965 |
1012 |
36-34 |
|||||||
|
1600 |
1785 |
1730 |
350 |
1065 |
1112 |
40-34 |
||||||||
|
1800 |
2045 |
1970 |
44-41 |
|||||||||||
|
1900 |
2100 |
2020 |
350 |
1217 |
1315 |
44-41 |
||||||||
|
2000 |
2265 |
2180 |
48-48 |
|
|
|
|
|
|
□主要零件材料及推薦使用溫度范圍
|
零件名稱 |
材料 |
溫度范圍oC |
|
|
最 小 |
最 大 |
||
|
閥體、閥板 |
HT200 |
-20 |
200 |
|
35 |
-40 |
450 |
|
|
ZG230-450 |
|||
|
1Cr18Ni9 |
|||
|
ZG1Cr18Ni9Ti |
-40 |
550 |
|
|
ZG0Cr18Ni12Mo2Ti |
|||
□訂貨須知
訂貨時應詳細說明以下條件：
●產品型號；
●工作溫度范圍；
●公稱壓力；
●公稱通徑和額定流量系數Kv;
●閥前壓力，閥后壓力及壓差；
●閥體、閥板材料；
●若訂DN1200以上的電動蝶閥，并需到現場將執行機構和蝶閥調節機構連接成整機的用戶須提供現場空間位置。
