| 類 別 |
常 溫 型 |
中 溫 型 |
|
型 號 |
|
|
|
規 格 |
DN20~200 |
|
□技術參數和性能指標
●調節機構主要技術參數
| 公稱通徑 mm |
20 |
25 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
||||||
|
閥座直徑 mm |
10 |
12 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
|
額定流量 |
直線 |
1.8 |
2.8 |
4.4 |
4.9 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
690 |
|
等百分 比 |
1.6 |
2.5 |
4 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
|
|
行 程 mm |
16 |
25 |
40 |
60 |
|||||||||||
|
流量特性 |
直線 、 等百分比 |
||||||||||||||
|
公稱壓力 MPa |
0.6、1.6、4.0、6.4 |
||||||||||||||
|
工作溫度 oC |
-20~200，-40~200，-40~450 |
||||||||||||||
|
配電子式電動 |
361LSA-08 |
361LSA-20 |
361LSB-30 |
361LSB-50 |
361LSC-65 |
||||||||||
|
法蘭尺寸、型式 |
PN6、16按JB78-59光滑式；PN40、64按JB/T79.2-94凹式 |
||||||||||||||
|
閥體材質 |
HT200,ZG230-450,ZG1Cr18Ni9Ti,ZG0Cr18Ni12Mo2Ti |
||||||||||||||
|
閥芯材質 |
1Cr18Ni9,0Cr18Ni12Mo2Ti |
||||||||||||||
|
上閥蓋形式 |
普通式(常溫型)；熱片式(中溫型) |
||||||||||||||
|
可調比 |
50：1 |
||||||||||||||
注：1、根據現場使用情況，可配防爆型執行機構。
2、可為用戶提供GB、ANSI、JPI、JIS、DIN等法蘭結構型式，法蘭距按用戶需要確定。
●執行機構主要技術參數
| 型 號 |
額定輸出力N |
速度mm/s |
技術參數 |
|
361LSA-08 |
800 |
4.2 |
電 源:220±10%V a.c. |
|
361LSA-20 |
2000 |
2.1 |
|
|
361LSB-30 |
3000 |
3.5 |
|
|
361LSB-50 |
5000 |
1.7 |
|
|
361LSC-65 |
6500 |
3.4 |
●性能指標
| 項 目 |
指 標 值 |
|
基 本 誤 差 % |
±2.5 |
|
回 差 % |
2.0 |
|
死 區 % |
3.0 |
|
始終點 偏差 % |
±2.5 |
|
額定行程偏差% |
+2.5 |
|
允許泄漏量1/h |
10-4×閥額定容量 |
●允許壓差
| 公稱通徑 mm |
20 |
25 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
|||||
|
閥座直徑 mm |
10 |
12 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
允許壓差 MPa |
6.4 |
6.4 |
4.5 |
2.5 |
3.2 |
3.2 |
2.15 |
1.4 |
1.37 |
0.94 |
0.6 |
0.52 |
0.35 |
0.2 |

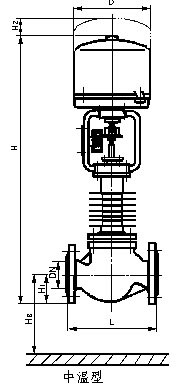

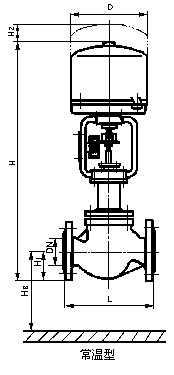

□外形尺寸 mm
| 公稱通徑 |
L |
H1 |
H |
H2 |
D |
H3 |
|||||||||||
|
常 溫 |
中 溫 |
||||||||||||||||
|
PN6 |
PN16 |
PN40 |
PN64 |
PN6 |
PN16 |
PN40 |
PN64 |
PN6 |
PN16 |
PN40 |
PN64 |
PN40 |
PN64 |
||||
|
20 |
187 |
194 |
194 |
206 |
45 |
52.5 |
52.5 |
62.5 |
539 |
546.5 |
546.5 |
556.5 |
696.5 |
706.5 |
205 |
225 |
100 |
|
25 |
184 |
197 |
197 |
210 |
50 |
57.5 |
57.5 |
67.5 |
556 |
563.5 |
563.5 |
573.5 |
713.5 |
723.5 |
260 |
255 |
130 |
|
40 |
222 |
235 |
235 |
251 |
65 |
72.5 |
72.5 |
82.5 |
713 |
720.5 |
720.5 |
730.5 |
890.5 |
900.5 |
260 |
255 |
158 |
|
50 |
254 |
267 |
267 |
286 |
70 |
80 |
80 |
87.5 |
721 |
731 |
731 |
738.5 |
901 |
908.5 |
260 |
255 |
163 |
|
65 |
276 |
292 |
292 |
311 |
80 |
90 |
90 |
100 |
835 |
845 |
845 |
855 |
1025 |
1035 |
370 |
310 |
194 |
|
80 |
298 |
317 |
317 |
337 |
92.5 |
97.5 |
97.5 |
105 |
859.5 |
864.5 |
846.5 |
872 |
1044.5 |
1052 |
370 |
310 |
202 |
|
100 |
352 |
368 |
368 |
394 |
102.5 |
107.5 |
115 |
125 |
877.5 |
882.5 |
890 |
900 |
1070 |
1080 |
370 |
310 |
212 |
|
150 |
480 |
500 |
500 |
520 |
130 |
140 |
150 |
170 |
1179 |
1189 |
1199 |
1219 |
1427 |
1447 |
370 |
310 |
250 |
|
200 |
620 |
635 |
650 |
650 |
157.5 |
167.5 |
187.5 |
202.5 |
1230.5 |
1240.5 |
1260.5 |
1275.5 |
1260.5 |
1260.5 |
370 |
310 |
317 |
□工作溫度與許用介質壓力的關系
|
|
□訂貨須知
訂貨時應詳細說明以下條件：
●產品型號；
●額定流量系數Kv;
●閥前后壓力；
●介質種類和溫度范圍；
●電動執行器內是否帶過載保護裝置；
●公稱通徑；
●流量特性；
●閥體材質；
●電動執行器內是否帶空間加熱器；
●是否有其它特殊要求。
